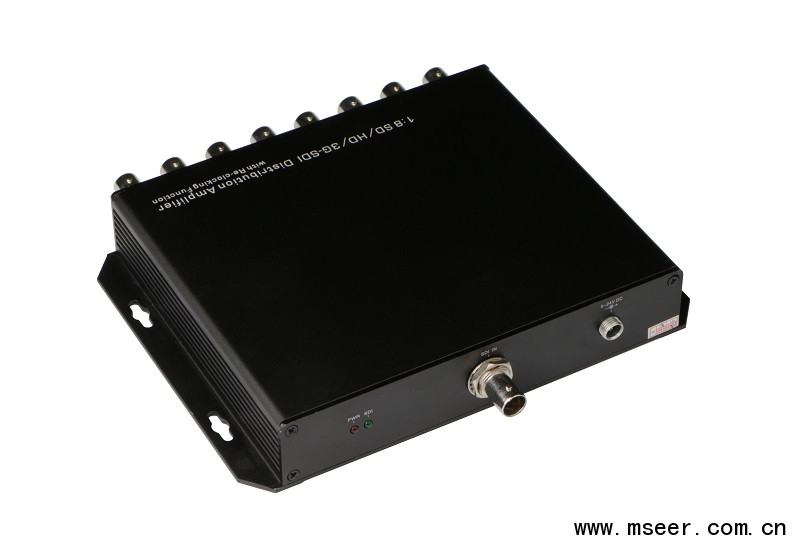

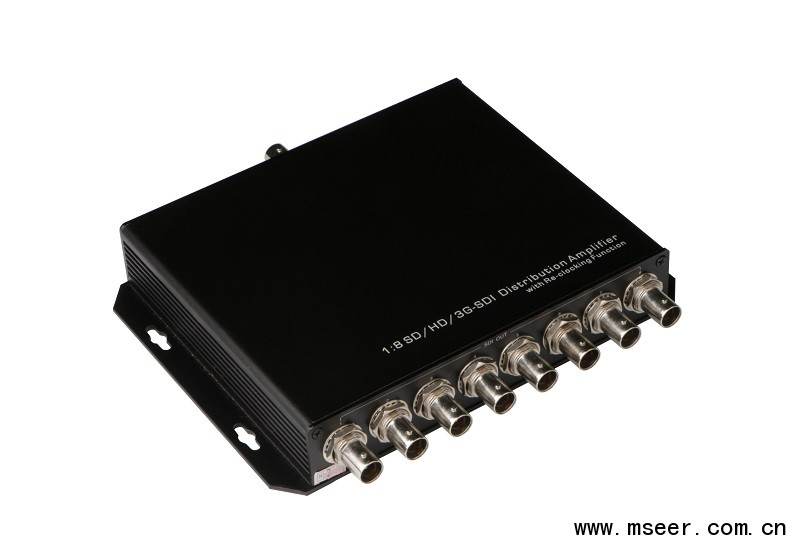

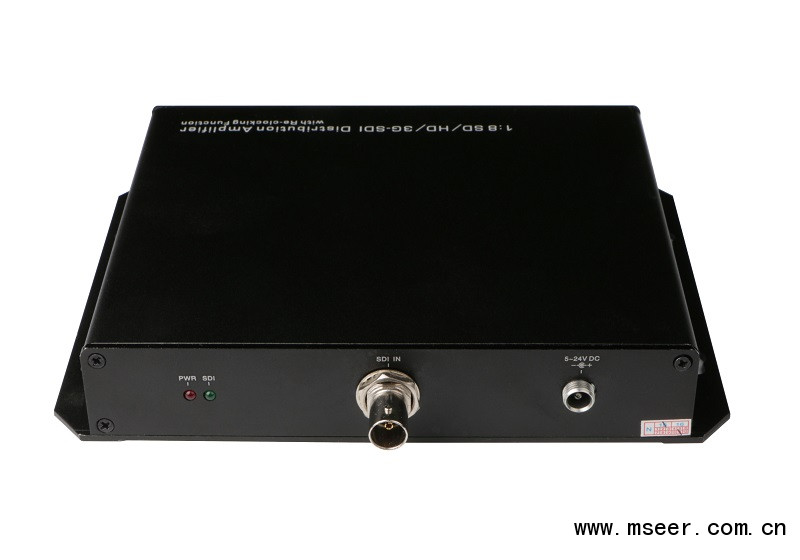

3G-SDI分配器（MS0104）
3G-SDI分配器是将1路SDI视频信号数据同时分配给4个SDI信号的视频信号适配放大设备。在转换过程中，没有任何信号损失，并将整洁、高清晰的画面输出在各个SDI显示设备上。该设备完全支持多种格式(NTSC，PAL等格式)，并完美实现1080p@60Hz全高清输出。
产品优势
实现2到8路SDI视频分配；
支持标清SDI（270Mbps）、高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）视频格式；
内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；
最大电缆长度（Belden-B1694）:SD支持400m，HD支持200m, 3G支持140m；
卓越的SDI信号抖动抑制功能，接近完美的眼图指标；
带有电源及SDI信号格式指示，方便用户实时监测；
内置ESD保护电路，能有效防止静电损坏；
产品参数
输入接口：BNC SDI
输入信号类型：D-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
支持输入格式：525i,576i,720p@23.98/24/25/29.97/30 /50/60,1080i@50/601080p@24/25/30,
1080p@50/59.94/60
SDI信号幅度：0.8Vp-p
SDI阻抗：75欧姆
SDI耦合类型：AC耦合
SDI信号抖动(典型值)： SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
最大输入电缆长度：Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m
注意：上述传输距离对于不同规格的电缆，测试结果将出现差异
SDI输出接口：4×BNC SDI
运行温度：0℃~40℃/32℉~104℉
存储温度：-20℃~60℃/-4℉~140℉
相对湿度：20~90%RH(无凝结)
电源需求：5~24VDC
